单纯依靠自然资源进行博弈显然不是长久之计，俄罗斯深知这一点。真正让业内关注的是，这个国家在光刻机这种复杂工业领域，竟然试图开辟出一条与主流大厂截然不同的技术方案。
二零二五年三月，莫斯科相关部门发布消息，泽列诺格勒纳米技术中心成功打造出代号为“曙光”的首台国产光刻机。这台机器虽然定位在三百五十纳米制程，但内部结构却有自己的门道，采用了固态激光光源来取代传统的汞灯。到了二零二六年二月，这款型号为“进步者”的国产设备基准价格定在三点九二亿卢布左右。
这仅仅是一个起点。该技术中心已经着手研发一百三十纳米的光刻系统，并预计在二零二六年完成。更具雄心的计划指向了二零三六年，俄罗斯科学院微结构物理研究所公布了一份远期规划。这套方案并没有沿袭西方企业垄断了二十多年的路线，而是选择了十一点二纳米的工作波长。

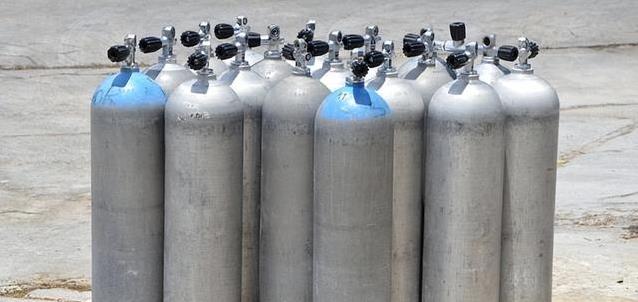

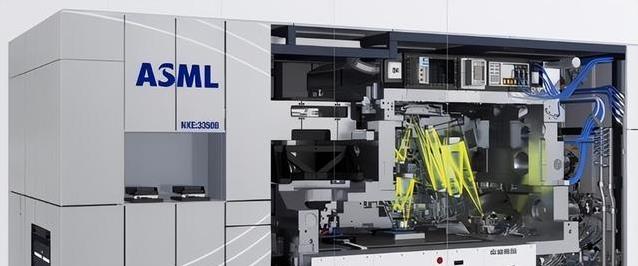

这种选择非常大胆。目前主流设备使用的是十三点五纳米波长，而俄罗斯采用基于氙气的激光器产生光源。理论上讲，这样做能让分辨率提升百分之二十，还能简化精密光学系统的设计难度，降低生产成本。氙等离子体相比常见的锡滴方案更清洁，不会产生太多碎屑污染，这对于昂贵的光学镜头和掩模来说，意味着维护费用的直线下降。
根据这份长达十年的规划，第一阶段目标是在二零二八年前推出六十到四十纳米分辨率的设备，随后的目标是迈向二十八纳米甚至十四纳米，并最终在二零三六年左右向十纳米以下的领域发起冲击。
外界对这套技术方案的实现可能性存在不少讨论。十一点二纳米的波长是一个全新的领域，这意味着从反射镜的涂层到光刻胶的化学配方，所有的配套环节都要重新推倒重来。如果这条路真的能走通一部分，它不仅仅意味着多了一台国产机器，更代表着人类在尖端半导体制造领域，第一次绕开了现有的专利壁垒和技术框架。
有人觉得搞这种老旧制程在当今时代毫无意义，但这或许是一种片面的看法。俄罗斯目前的策略非常清晰，那就是放弃在先进制程上与国际大厂硬碰硬，转而把所有的力气都花在生存保障上。
为了支撑这一目标，俄罗斯投入了超过两千四百亿卢布，用于支持国产半导体设备、设计工具以及基础原材料的研发。他们的目标是在二零三十年前，实现七成以上的设备和材料自给自足。这笔钱在半导体这个吞金兽行业里算不上巨款，但每一分都用在了关键的节点上。

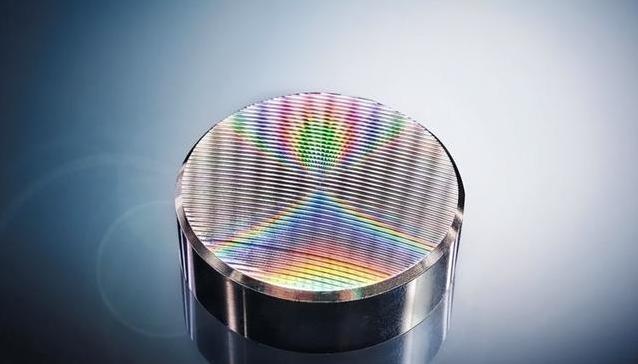

从生长硅锭、切割晶圆到最后的光刻与封装，俄罗斯正试图建立起一套虽然技术指标不领先，但却能完全自主运转的生产线。这种从零到一的闭环建设，对于一个面临外部断供风险的国家来说，其价值远超技术的先进程度。

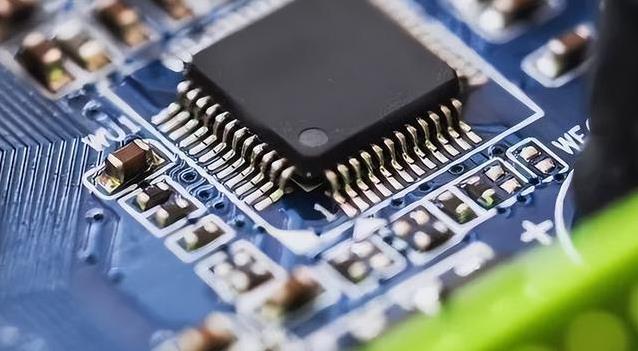

曾经遭遇破产危机的贝加尔电子也是一个生动的案例。二零二三年时，这家公司一度被认为走到了尽头。谁也没想到，仅仅两年多以后，他们就开始量产基于开源架构的微控制器。
即便未来的路依然充满了不确定性在线配资炒股论坛，但这种独立尝试本身就带有深远的影响。这种跨越重重困难的努力，究竟会在未来的科技版图中占据怎样的位置？也许时间会给出最公正的评价。
